Микросхема USB-SPI конвертер.
Автор Сообщение
LEUMAS Не на форуме
Альпийский Воин
*****

Сообщений: 1191
Зарегистрирован: 18.06.2005
Рейтинг: 0
Сказал спасибо: 269
Поблагодарили 27 раз(а) в 27 сообщ.
Сообщение: #1
Микросхема USB-SPI конвертер.
Итак, как обычно мне на мыло каждый день приходит всреднем 50-60 писем, бывает и 100 Smile , среди них одно было интересное мыло, там было описание чипа фирмы Microchip Technology, чип представляет собой микросхему USB-SPI конвертер.
MCP2200 - USB 2.0 to UART Protocol Converter with GPIO - Microchip Technology

Что заинтересовало именно меня в этом чипе?
А не сгодится ли он для дримкаста?
Да-да мысля проскочила про SPI проктокол который в дримшеле заюзывает SD карту, вот и подумал а чего бы не попытаться туда замантулить этот чип и получить USB ?
Тогда дримшел обретет ещё больше возможностей и развитие Smile ведь на USB можно будет пробовать подключать что душа пожелает.
Вчастности кое что почитать можно тут.
Кстати чип позволяет фирменой утилитой отконфигурировать по вашему усмотрению, есть описание этого в даташите.

Но это так беглая мысль, нада почитать даташит, подумать и решить.
Так как у меня времени совсем мало(как вы уже знаете что у меня 1 января родилась дочь и хлопот хватает) то наш колега cybdyn возможно заинтересуется этим чипом, темболее он стоит впринцыпе сущие копейки, подключение тоже елементарное, испытывайте Smile

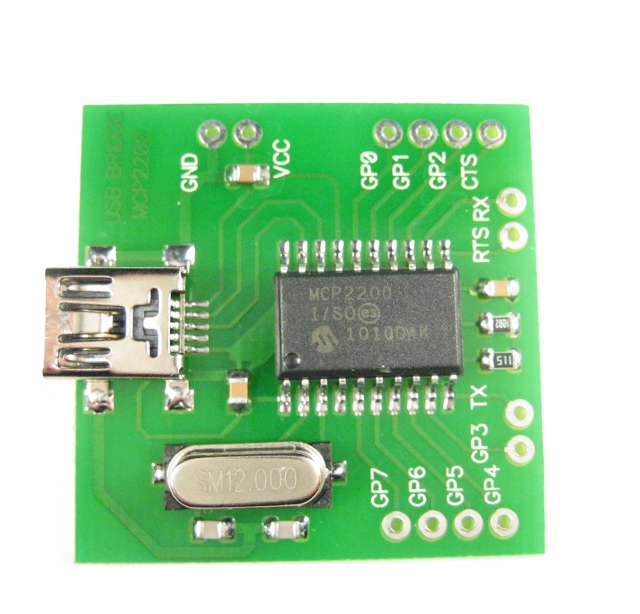

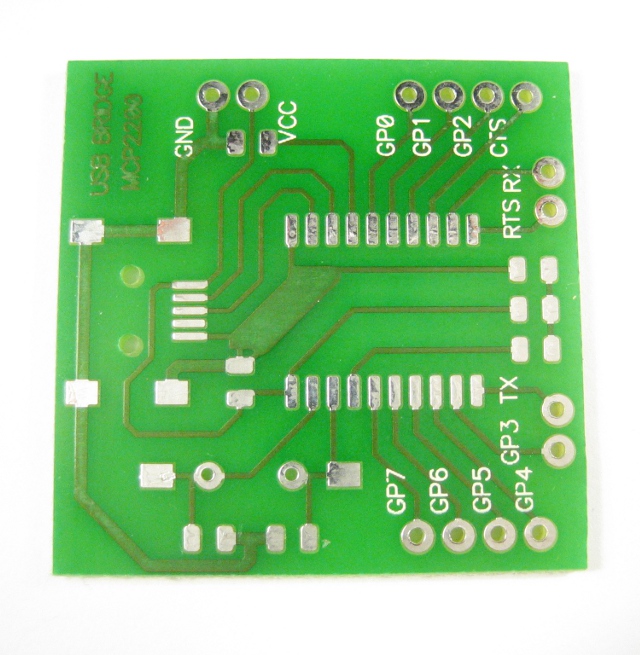

купить готовое или платку.
[Изображение: MCP2200MOD.jpg]
[Изображение: MCP2200PLATA.jpg]

Мои консоли: 3DO, DC, GB, GBP, GBC, GBA, GBASP, NDSL, GC, SGG, SMS, SMD, SMD2, SMDP, SPG, NES, SNES, N64, Wii, Dendy, Dendy SECAM RGB, Kenga, PS1, PS2, PS3, PS4, PSP1000, PSP2000, PSP3000, PSPStreet, Xbox, Xbox360, Atari 2600, Atari 7800, Atari FS, Leningrad...
[Изображение: ussriq6.png][Изображение: 5e6ce6daee3d4b0a2eaa91bcb2333273.png]
(Последний раз сообщение было отредактировано 02.02.2012 в 23:17, отредактировал пользователь LEUMAS.)
02.02.2012 23:03
Вебсайт Найти все сообщения Цитировать это сообщение
cybdyn Не на форуме
Ветеран
*****

Сообщений: 1368
Зарегистрирован: 20.12.2011
Рейтинг: 8
Сказал спасибо: 4
Поблагодарили 98 раз(а) в 75 сообщ.
Сообщение: #2
RE: Микросхема USB-SPI конвертер.
поздравляю, а я 1.5 года папа... и это счастье не меньшее чем присты

и LEUMAS как прав, я не могу пройти мимо железяки!! СПАСИБО!
а то я немного другим занят PSIO и альтерой. но думаю когда перекинусь на дрим, чегонить хорошего мы поимеем это точно. сейчас буду смореть и отписывать что за оно.

ммм... как это не печально , но это не хост. это с компа писать в устройство SPI (ну типа кардридера можно сделать) да и к томуже не 2.0 - а совместимое с ним , т.е скорее фул-спид.

более-менее подходящее устройтво както предлагалось SWAT-ом , V-DRIVE. но оно тоже по ходу имело хост фулспид 1.1.
может уже и 2.0 появились но это не из дешовых.+ ещё надо протокол какойто поддерживать. хз.
на ядре ванкулум кажись - FTDI
(Последний раз сообщение было отредактировано 03.02.2012 в 00:41, отредактировал пользователь cybdyn.)
03.02.2012 00:31
Найти все сообщения Цитировать это сообщение
LEUMAS Не на форуме
Альпийский Воин
*****

Сообщений: 1191
Зарегистрирован: 18.06.2005
Рейтинг: 0
Сказал спасибо: 269
Поблагодарили 27 раз(а) в 27 сообщ.
Сообщение: #3
RE: Микросхема USB-SPI конвертер.
жаль, я было подумал что она нам будет какраз в тему, эх
FTDI хорошие чипики, сам пользуюсь Smile

Мои консоли: 3DO, DC, GB, GBP, GBC, GBA, GBASP, NDSL, GC, SGG, SMS, SMD, SMD2, SMDP, SPG, NES, SNES, N64, Wii, Dendy, Dendy SECAM RGB, Kenga, PS1, PS2, PS3, PS4, PSP1000, PSP2000, PSP3000, PSPStreet, Xbox, Xbox360, Atari 2600, Atari 7800, Atari FS, Leningrad...
[Изображение: ussriq6.png][Изображение: 5e6ce6daee3d4b0a2eaa91bcb2333273.png]
03.02.2012 01:45
Вебсайт Найти все сообщения Цитировать это сообщение
cybdyn Не на форуме
Ветеран
*****

Сообщений: 1368
Зарегистрирован: 20.12.2011
Рейтинг: 8
Сказал спасибо: 4
Поблагодарили 98 раз(а) в 75 сообщ.
Сообщение: #4
RE: Микросхема USB-SPI конвертер.
ну может в этом году чтонить и освоим)))
03.02.2012 02:27
Найти все сообщения Цитировать это сообщение
LEUMAS Не на форуме
Альпийский Воин
*****

Сообщений: 1191
Зарегистрирован: 18.06.2005
Рейтинг: 0
Сказал спасибо: 269
Поблагодарили 27 раз(а) в 27 сообщ.
Сообщение: #5
RE: Микросхема USB-SPI конвертер.
Тада, что то да получится, покрайней мере у тебя уж точно Smile
А мне бы прикупить вот такой бы флешер Infectus 2
Но как то 45 еврами на данный момент не располагаю, деньги уходят на малышку Smile
Ато руки чешутся а сделать ничего не могут без флешера - лежит кирпичная вишка(брикнутая wii), хотелось бы попробовать оживить.
Флешер караз подходит для работы с NAND-ом wii.

Мои консоли: 3DO, DC, GB, GBP, GBC, GBA, GBASP, NDSL, GC, SGG, SMS, SMD, SMD2, SMDP, SPG, NES, SNES, N64, Wii, Dendy, Dendy SECAM RGB, Kenga, PS1, PS2, PS3, PS4, PSP1000, PSP2000, PSP3000, PSPStreet, Xbox, Xbox360, Atari 2600, Atari 7800, Atari FS, Leningrad...
[Изображение: ussriq6.png][Изображение: 5e6ce6daee3d4b0a2eaa91bcb2333273.png]
03.02.2012 03:11
Вебсайт Найти все сообщения Цитировать это сообщение
SWAT Не на форуме
Администратор
*******

Сообщений: 7125
Зарегистрирован: 04.01.2005
Рейтинг: 30
Сказал спасибо: 130
Поблагодарили 1168 раз(а) в 726 сообщ.
Сообщение: #6
RE: Микросхема USB-SPI конвертер.
Я давно в эту сторону смотрел, есть микруха MAX3421E позволяющая делать тоже самое - http://www.circuitsathome.com/wp/wp-cont...UHS_20.pdf
Все это конечно круто, но вот SPI медленноват и с этим ничего не поделать.

[Изображение: barbers.png]
(Последний раз сообщение было отредактировано 03.02.2012 в 07:32, отредактировал пользователь SWAT.)
03.02.2012 07:30
Вебсайт Найти все сообщения Цитировать это сообщение
cybdyn Не на форуме
Ветеран
*****

Сообщений: 1368
Зарегистрирован: 20.12.2011
Рейтинг: 8
Сказал спасибо: 4
Поблагодарили 98 раз(а) в 75 сообщ.
Сообщение: #7
RE: Микросхема USB-SPI конвертер.
один из возможных недорогих и интересных вариантовя получеия USB 2.0 хоста это
DC-> FPGA -> (IDE-> SATA bride)-> USB 2.0 (internal card reader) который кроме прямого подключения хдд.сдвд-рома можно тыкать все виды флэх)) тут тольуо один ньюанс - надо поработатье над дровами т.е я ещё не применял таких цепочек)) но думаю дрим с его высокоуровневыми языками програмирванья осилит и это.

[Изображение: 4afd71fea3d2.jpg]


10$ ide to sata ( срук ещё дешевле )
8-13 $ SATA cardreader http://catalog.onliner.by/gembird/gembirdfdi2s/
(Последний раз сообщение было отредактировано 03.02.2012 в 13:02, отредактировал пользователь cybdyn.)
03.02.2012 13:01
Найти все сообщения Цитировать это сообщение
LEUMAS Не на форуме
Альпийский Воин
*****

Сообщений: 1191
Зарегистрирован: 18.06.2005
Рейтинг: 0
Сказал спасибо: 269
Поблагодарили 27 раз(а) в 27 сообщ.
Сообщение: #8
RE: Микросхема USB-SPI конвертер.
на фотках обычные IDE<=>SATA конвертеры?
или я чегото не доглядел?

Мои консоли: 3DO, DC, GB, GBP, GBC, GBA, GBASP, NDSL, GC, SGG, SMS, SMD, SMD2, SMDP, SPG, NES, SNES, N64, Wii, Dendy, Dendy SECAM RGB, Kenga, PS1, PS2, PS3, PS4, PSP1000, PSP2000, PSP3000, PSPStreet, Xbox, Xbox360, Atari 2600, Atari 7800, Atari FS, Leningrad...
[Изображение: ussriq6.png][Изображение: 5e6ce6daee3d4b0a2eaa91bcb2333273.png]
04.02.2012 02:28
Вебсайт Найти все сообщения Цитировать это сообщение
cybdyn Не на форуме
Ветеран
*****

Сообщений: 1368
Зарегистрирован: 20.12.2011
Рейтинг: 8
Сказал спасибо: 4
Поблагодарили 98 раз(а) в 75 сообщ.
Сообщение: #9
RE: Микросхема USB-SPI конвертер.
да, а какие ещё)))

всю эту цепь можно внутрь дрима запихнуть. а наружу красивенько торчать будут куча разъемчиков под флэхи и усб 2.0 )))
(Последний раз сообщение было отредактировано 04.02.2012 в 09:34, отредактировал пользователь cybdyn.)
04.02.2012 09:33
Найти все сообщения Цитировать это сообщение
SWAT Не на форуме
Администратор
*******

Сообщений: 7125
Зарегистрирован: 04.01.2005
Рейтинг: 30
Сказал спасибо: 130
Поблагодарили 1168 раз(а) в 726 сообщ.
Сообщение: #10
RE: Микросхема USB-SPI конвертер.
Вот только одно не понятно, зачем USB делать еще и через IDE/SATA???

[Изображение: barbers.png]
04.02.2012 10:49
Вебсайт Найти все сообщения Цитировать это сообщение
cybdyn Не на форуме
Ветеран
*****

Сообщений: 1368
Зарегистрирован: 20.12.2011
Рейтинг: 8
Сказал спасибо: 4
Поблагодарили 98 раз(а) в 75 сообщ.
Сообщение: #11
RE: Микросхема USB-SPI конвертер.
если можешь, предложи дешёвый вариант микрухи или платки-перехожника чтобы получить хост USB 2.0, чтобы ещё и дрова писать для протокола усб не писать. если програмить обычное слэйв usb устройство не так уже легко, то я даже не представляю что нужно знать чтобы написать дрова под хост. тем более это время = затраты, оценить которые тяжело. но, я могу ошибаться - т.к давно не смотрел чего на рынке делается.

в моём случае работа программы не выходит за рамки работы с обычным накопителем инфы по IDE. поправтьте - если ошибаюсь?
(Последний раз сообщение было отредактировано 04.02.2012 в 22:13, отредактировал пользователь cybdyn.)
04.02.2012 22:11
